2020-08-18
16:28:51
浏览 500
评论 0
激光切割喷嘴对切割品质影响及喷嘴孔径的选择

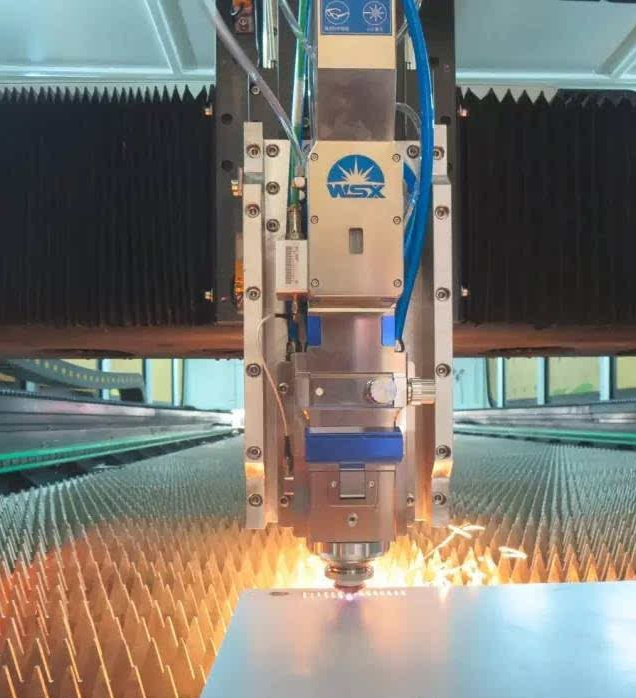

一、喷嘴与切割品质的关系
喷嘴中心与激光的中心不同轴时,对切割质量的影响
1)影响切割断面,当切割气体在喷出时,造成气量不均匀,使切割断面较容易出现一边有熔渍,另一边
没有的现象,对切割3mm以下的薄板,它的影响较小,在切割3mm以上的板材时,它的影响就比较严
重,有时会造成无法切割
2)影响尖角质量,在切割有尖角或者角度较小的工件时,容易产生局部过熔现象,切割厚板时,可能无
法切割。
3)影响穿孔,在穿孔时不稳定性,时间不易控制,对厚板的穿透会造成过熔的情况,且穿透条件不易掌
握,对薄板的穿孔影响较小。
二、喷嘴孔径的选择
喷嘴的孔径有φ10mm、φ15mm、φ2omm、φ2.5mm、q30mm等几种。目前喷嘴孔径常使用
φ15mm、q2mm两种。两者的差异是
1)3mm以下的薄板:使用q15mm,切割面会较细;使用q2mm,切割面会较粗,转角地方易有熔
2)3mm上的厚板:因切割功率较高,相对散热时间较长,相对切割时间也增长。用φ15mm,气体
扩散面积小,因此使用时不太稳定,但基本还是可用的。用q2mm,气体扩散面积大,气体流速较慢
故切割时较稳定
3)直径φ25mm的孔径,只能用于10mm以上的厚板切割。综上所述,喷嘴孔径的大小对切割质量
穿孔质量有严重的影响,目前激光切割多使用φ1.5mm、φ2mm孔径的喷嘴。
所以,在选择喷嘴孔径越大时,相对的对聚焦镜的保护就越差,因为切割时熔化物的火花飞溅,往上
弹的几率很大,使得镜片的寿命也就越短。
喷嘴的中心与激光的同心度是造成切割质星优劣的重要因素之一,尤其是切割的工件越厚时,它的影
响就更大。因此,必须调整喷嘴中心与激光的同心度,以获得更好的切割断面。
意:喷嘴发生变形或者喷嘴上有熔渍时,其对切割质昰的影响如上面所述的一样,因此,喷嘴应小
心放置,不得碰伤以免造成变形;喷嘴上沾有的熔渍应及时清理。喷嘴的质量在制造时就有较高的精度
要求,安装时也要求方法正确。如果由于喷嘴的质量不良造成切割时要改变各项条件,应及时更换喷
发表评论
